راهنمای استفاده از دستگاه برش لیزر لوله: 5 نکته کلیدی برای شروع موفق

آیا در برش دقیق لوله با دستگاه برش لیزر مشکل دارید؟ راهنمای استفاده از دستگاه برش لیزر لوله به شما کمک می‌کند تا با تنظیمات صحیح، انتخاب مواد و رعایت نکات ایمنی، نتیجه‌ای حرفه‌ای و تکرارپذیر به‌دست آورید — اکنون زمان کسب مهارت و کاهش خطا است.

برش لیزری لوله یکی از فرایندهای حساس در صنایع فلزی است که دقت، تکرارپذیری و تنظیمات صحیح را می‌طلبد. در این متن، گام‌به‌گام از تعیین نیازهای اولیه تا نگهداری و عیب‌یابی پیشرفته را شرح می‌دهیم تا بتوانید با اعتماد به نفس دستگاه را راه‌اندازی و بهره‌برداری کنید.

تعیین هدف و نیازها قبل از استفاده از دستگاه برش لیزر لوله

در این بخش ابتدا مروری کوتاه بر اهمیت تعریف هدف قبل از شروع کار می‌آوریم: انتخاب مناسب دستگاه و برنامه‌ریزی تولید از اتلاف وقت و هزینه جلوگیری می‌کند.

1. تعیین نوع مواد مورد استفاده

انتخاب ماده اولین و تأثیرگذارترین عامل در تعیین پارامترهای برش است. انواع رایج لوله‌ها شامل فولاد کربنی، فولاد ضدزنگ (استیل)، آلومینیوم و آلیاژهای خاص است. هر ماده نیاز به توان، سرعت و گاز کمکی متفاوت دارد.

• فولاد کربنی: مناسب برای اکسیژن به‌عنوان گاز کمکی؛ نفوذ بالا و سرعت مناسب با توان متوسط/بالا.
• فولاد ضدزنگ: معمولاً نیتروژن برای برش بدون اکسیداسیون انتخاب می‌شود؛ توان بالاتر و کنترل دقیق‌تر جریان گاز لازم است.
• آلومینیوم: هدایت حرارتی بالا نیاز به توان بیشتر و بهینه‌سازی تمرکز پرتو دارد؛ گاز نیتروژن یا هوا بسته به کیفیت سطح انتخاب می‌شود.

مثال کاربردی: برای لوله استیل 3 میلی‌متری با فیبر لیزر 2 کیلووات، سرعت برش حدود 1.5–3 متر در دقیقه و نیتروژن فشار 6–10 بار می‌تواند شروع مناسبی باشد؛ سپس با آزمون و تنظیم دقیق می‌توان پارامترها را فاین‌تیون کرد.

2. اندازه‌گیری دقیق قطعات و طراحی اولیه

دستگاه برش لیزر لوله با طراحی درست و اندازه‌گیری دقیق طول، قطر خارجی (OD)، قطر داخلی (ID) و تلرانس‌ها برای تثبیت قطعات در چاک و جلوگیری از لرزش ضروری است. خطاهای هندسی باعث ایجاد باغچه‌های حرارتی و کاهش کیفیت برش می‌شوند.

• اندازه‌گیری قطر و بیضی بودن لوله با کولیس دیجیتال یا پروفایل‌سنج.
• طراحی فیکسچر یا استفاده از چاک‌های خودتنظیم برای حفظ هم‌محوری (concentricity) تا کمتر از 0.2 میلی‌متر در پروژه‌های دقیق.
• نقشه‌کشی CAD/DXF با مشخص کردن lead-in و lead-out برای جلوگیری از سوختگی گوشه‌ها.

نکته عملی: برای قطعات تکراری، یک برنامه یا جِیگ (jig) ثابت بسازید تا زمان تنظیمات و خطای اپراتور کاهش یابد.

مفاهیم و تکنیک‌های اساسی دستگاه برش لیزر لوله

درک اصول فیزیکی و تکنیکی برش لیزر، پایه تصمیم‌گیری درباره پارامترها و عیب‌یابی است. این بخش مفاهیم کلیدی و گزینه‌های تکنولوژیکی را بررسی می‌کند.

1. آشنایی با اصول کار دستگاه برش لیزر لوله

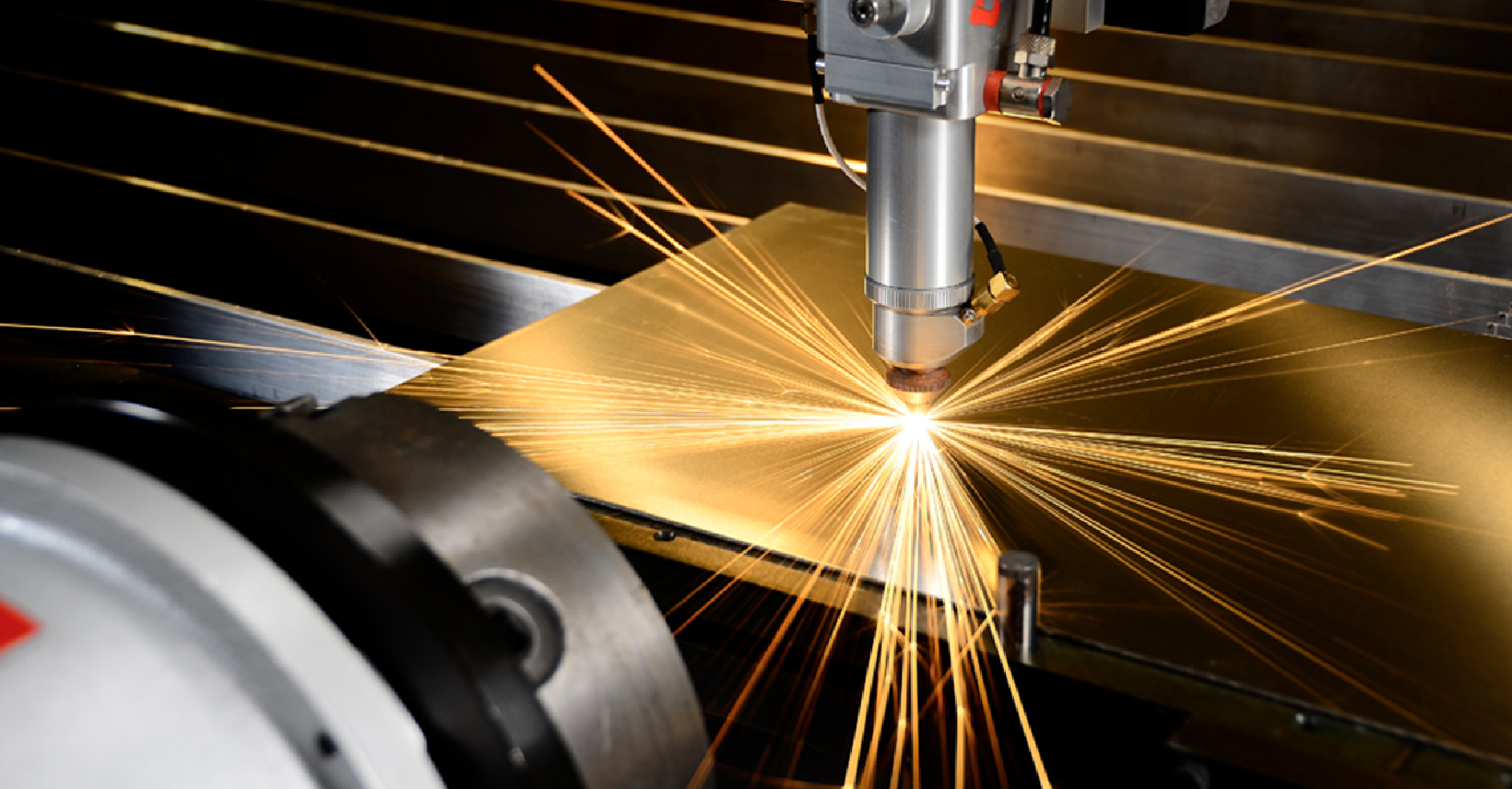

دستگاه برش لیزر لوله معمولاً شامل منبع لیزر (فیبر، CO2 یا دیود)، سر برش با لنز و نازل، سیستم چاک و گردش لوله و واحد کنترل CNC است. پرتو لیزر متمرکز شده و با تابش انرژی بالا نقطه‌ای از ماده را ذوب یا تبخیر می‌کند؛ گاز کمکی ذرات مذاب را از شکاف خارج می‌کند.

• پارامترهای کلیدی: توان خروجی، فرکانس پالس (برای پالس)، سرعت حرکت، فاصله کانونی و فشار گاز.
• اثر فاصله کانونی: تغییر 0.1–0.5 میلی‌متر در فوکوس می‌تواند کیفیت لبه را به شدت تغییر دهد.
• تبادل حرارتی: لوله‌ها با دیواره نازک نیاز به کنترل حرارت بیشتری دارند تا تاب برداشتن رخ ندهد.

آموزش اپراتور روی مفهوم pierce time و pierce sequence برای جلوگیری از سوراخ شدگی و کاهش زمان چرخه مهم است.

2. بررسی انواع تکنولوژی‌های برش لیزر

دو تکنولوژی رایج برای برش لوله عبارتند از لیزر فیبر و لیزر CO2. هر کدام مزایا و معایب خاصی دارند که باید با نیاز تولید منطبق شوند.

• لیزر فیبر: راندمان بالاتر، نگهداری کمتر، عملکرد بهتر روی فلزات منعکس‌کننده (مثل آلومینیوم و مس) و هزینه‌های عملیاتی کمتر.
• لیزر CO2: مناسب برای مواد غیرفلزی و برخی کاربردهای خاص؛ حساسیت بیشتر به نگهداری آینه‌ها و لنزها.
• پالس در برابر موج پیوسته (CW): برش پالس برای مواد نازک و دقیق مناسب است؛ CW برای نفوذ قوی و مواد ضخیم ترجیح دارد.

مثال تصمیم‌گیری: برای کارگاه تولید مبلمان فلزی با لوله‌های استیل و آلومینیوم، فیبر لیزر معمولا گزینه اقتصادی و دقیق‌تری است.

روش‌های بهینه‌سازی فرایند دستگاه برش لیزر لوله

افزایش کیفیت و بهره‌وری نیازمند بهینه‌سازی هم‌زمان تنظیمات دستگاه، انتخاب اجزا و کاربری صحیح است. در این قسمت استراتژی‌های عملی آورده شده‌اند.

1. تنظیمات صحیح دستگاه

تنظیم توان، سرعت و فاصله کانونی باید بر اساس ترکیب مواد و ضخامت تنظیم شود. از پروفایل‌سازی پارامترها برای هر نوع لوله استفاده کنید و آن‌ها را در پایگاه داده دستگاه ذخیره کنید.

• استفاده از جدول پارامتر یا برنامه‌های آزمایشی (test cuts) برای یافتن نقطه بهینه بین سرعت و کیفیت.
• پیریس تایم و pre-gas/post-gas را برای جلوگیری از اکسیداسیون و سوختگی گوشه‌ها تنظیم کنید.
• کنترل دمای محیط و خنک‌کننده منبع لیزر برای پایداری توان در طول شیفت‌های کاری.

نکته عملی: قبل از تولید سری، سه برش آزمون روی قطعه مشابه انجام دهید و بر اساس لبه‌ها، ذرات و پهنای شیار پارامترها را فاین‌تیون کنید.

2. انتخاب لنز مناسب برای برش

لنزها بر تمرکز پرتو، قطر نقطه کانونی و طول عمر فرایند تأثیر دارند. انتخاب لنز با فاصله کانونی مناسب (مثلاً 100mm یا 125mm بسته به قطر لوله) کیفیت برش لبه و سرعت برش را تعیین می‌کند.

• لنز با فاصله کانونی کوتاه: نقطه کوچکتر، دقت بالا، مناسب برای قطعات نازک و جزئیات.
• لنز با فاصله کانونی بلند: عمق میدان بیشتر، مناسب برای لوله‌های قطور و عدم نیاز به تنظیم مکرر فوکوس.
• ملاحظات نگهداری: پوشش لنز باید تمیز و بدون خراش باشد؛ آلودگی باعث پراکندگی و کاهش کیفیت می‌شود.

3. استفاده از گازهای کمکی بهینه

گاز کمکی نقش مهمی در خنک‌سازی نوک برش و خارج‌سازی مذاب دارد. انتخاب بین نیتروژن، اکسیژن یا هوا باید بر اساس ماده و کیفیت سطح انجام شود.

• نیتروژن: برای سطح بدون اکسید و رنگ تمیز؛ هزینه بیشتر اما کیفیت بالا.
• اکسیژن: سرعت نفوذ بالاتر در فولاد کربنی و صرفه‌جویی در توان؛ اما ایجاد اکسید و نیاز به پس‌پرداخت سطح.
• هوا: گزینه اقتصادی برای کاربردهای غیرحساس اما کیفیت لبه پایین‌تر از نیتروژن.

کنترل فشار گاز و قطر نازل (معمولاً 1.5–3.0 میلی‌متر) برای رسیدن به جریان صحیح و جلوگیری از نفوذ معکوس ضروری است.

نکات ایمنی در حین استفاده از دستگاه برش لیزر لوله

ایمنی مقدم بر تولید است. رعایت اصول حفاظتی از اپراتور و تجهیزات جلوگیری می‌کند و هزینه‌های ناشی از حوادث و خرابی را کاهش می‌دهد.

1. استفاده از تجهیزات ایمنی شخصی

اپراتورها باید عینک محافظ با فیلتر مناسب طول‌موج لیزر، دستکش مقاوم به حرارت، کفش ایمنی و لباس‌های غیرقابل اشتعال داشته باشند. برش لیزر تولید پرتوهای بازتاب و ذرات جوش می‌کند؛ لذا حفاظت از چشم و پوست ضروری است.

• عینک محافظ: مطابقت با استاندارد طول موج دستگاه (مثلاً فیبر 1.06µm).
• تهویه مناسب: حذف دود و ذرات فلزی از محیط کار و جلوگیری از خطرات تنفسی.
• سیستم‌های خاموش‌کن خودکار در صورت نشت گاز یا آتش‌سوزی.

2. آشنایی با محیط کار و خطرات احتمالی

محیط باید فاقد اجسام قابل اشتعال بوده و دسترسی به خاموش‌کن آتش و اولتراسونیک یا سیستم تشخیص دود فراهم باشد. سیم‌کشی و سیستم‌های برق باید مطمئن و دارای فیوزهای حفاظتی باشند.

• فاصله ایمن بین دستگاه و دیواره‌ها برای دسترسی و تهویه.
• اجرای روش‌های قفل ایمنی (lockout/tagout) هنگام سرویس دستگاه.
• آموزش دوره‌ای اپراتورها در مورد رویه‌های اضطراری و خاموش‌سازی سریع.

مراقبت و نگهداری از دستگاه برش لیزر لوله

نگهداری منظم عمر مفید دستگاه را افزایش و کیفیت برش را حفظ می‌کند. برنامه‌های زمانی ساده اما دقیق بیشترین بازده را دارند.

1. برنامه‌ریزی تعمیرات دوره‌ای دستگاه برش لیزر لوله

تقسیم‌بندی وظایف نگهداری به کارهای روزانه، هفتگی و ماهانه کمک می‌کند تا هیچ موردی فراموش نشود. ثبت لاگ تعمیرات و پارامترهای عملکرد برای تحلیل مشکلات آتی ضروری است.

• روزانه: پاک‌سازی نازل و لنز، بررسی شرایط خنک‌کننده و فشار گاز.
• هفتگی: تراز و کالیبراسیون محورهای چرخشی و بررسی سیستم چاک.
• ماهانه: تست توان لیزر، پاک‌سازی فیلترهای هوا و بررسی کابل‌ها.

2. تمیز کردن و نگهداری از اجزا دستگاه برش لیزر لوله

آلودگی لنز و نازل باعث افت کیفیت و افزایش مصرف انرژی می‌شود. از پاک‌کننده‌های مخصوص و تکنیک‌های بدون ماساژ برای جلوگیری از خراش استفاده کنید.

• استفاده از الکل ایزوپروپیل برای پاک‌سازی لنزها و خشک‌کردن با هوای فشرده تمیز.
• بازرسی و تعویض نازل‌ها در صورت سوزش یا تغییر شکل.
• نگهداری نرم‌افزاری: پشتیبان‌گیری از پارامترها و به‌روزرسانی فریم‌ور دستگاه.

تحلیل و بررسی مشکلات رایج در برش لیزر لوله

شناخت الگوهای خطا و روش‌های عیب‌یابی سریع به کاهش توقف تولید کمک می‌کند. در این بخش مشکلات متداول و راه‌حل‌های کاربردی توضیح داده شده‌اند.

برای کسب اطلاعات جامع درباره مشخصات فنی، کاربردها و انواع مدل‌های دستگاه، می‌توانید به صفحه‌ی دستگاه برش لیزر لوله مراجعه کنید تا با جزئیات دقیق دستگاه و نکات انتخاب بهترین مدل برای نیازهای صنعتی خود آشنا شوید.

1. عیوب احتمالی در برش و راه حل‌های آن

عیوب رایج شامل بریدگی ناقص، زائده (burr)، ذوب بیش‌ازحد یا سوراخ‌شدن هستند. هر عیب نشانه یک یا چند پارامتر نادرست است که با تست سیستماتیک یافت می‌شود.

• بریدگی ناقص: افزایش توان یا کاهش سرعت، بررسی فوکوس و فشار گاز.
• زائده یا burr: کاهش سرعت، استفاده از نیتروژن برای فولادهای ضدزنگ یا افزایش تمیزی نازل.
• سوراخ‌شدن یا ذوب بیش‌ازحد: کاهش توان یا زمان pierce، بررسی فاصله نازل تا قطعه.

روش عملی: یک ماتریس آزمون (power × speed) بسازید و نتایج را ثبت کنید تا نقطه بهینه به‌صورت داده‌ای مشخص شود.

2. بررسی کیفیت برش و نحوه تحلیل آن

کیفیت برش را با پارامترهای اندازه‌گیری مانند پهنای شیار، Roughness لبه و همراستایی ارزیابی کنید. ابزارهای ساده مانند میکروسکوپ دستی و کولیس دیجیتال برای کنترل کیفی به‌کار می‌آیند.

• پهنای شیار و زاویه مخروطی را در چند نقطه اندازه‌گیری کنید.
• سطح لبه را از نظر سیاه شدگی، اکسید و ترک بررسی کنید.
• مقایسه با نمونه مرجع: داشتن یک قطعه استاندارد به‌عنوان baseline کمک می‌کند تغییرات فرآیند را سریع تشخیص دهید.

تحلیل داده‌ها و ثبت پارامترها باعث می‌شود در دفعات بعدی بدون آزمون‌های مکرر به کیفیت مطلوب برسید.

جمع‌بندی: برای شروع موفق با دستگاه برش لیزر لوله ابتدا هدف و مواد را مشخص کنید، با اصول فنی و تکنولوژی مناسب آشنا شوید، پارامترها را با آزمون تنظیم کنید، ایمنی و نگهداری را جدی بگیرید و از روش‌های تحلیل برای بهبود مستمر استفاده کنید. پاسخ به پرسش‌های متداول:

• کدام لیزر بهتر است؟ برای فلزات فیبر لیزر معمولاً اولویت دارد؛ CO2 در موارد خاص کاربرد دارد.
• گاز کمکی چه تاثیری دارد؟ کیفیت سطح و سرعت برش را تعیین می‌کند؛ نیتروژن برای بدون اکسید، اکسیژن برای نفوذ بهتر در فولاد کربنی.
• چگونه عیوب اولیه را برطرف کنیم؟ از ماتریس آزمون پارامترها و بررسی فوکوس، فشار گاز و وضعیت نازل آغاز کنید.

رعایت این نکات کلیدی به شما امکان می‌دهد بهره‌وری را افزایش داده، کیفیت خروجی را ارتقا دهید و هزینه‌های تعمیرات و ضایعات را کاهش دهید.
